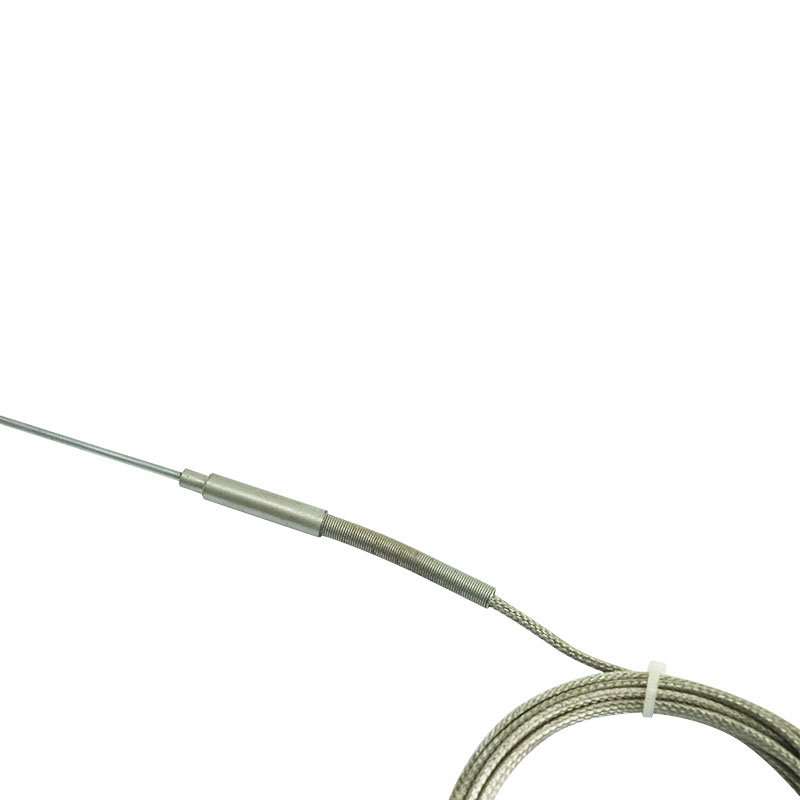

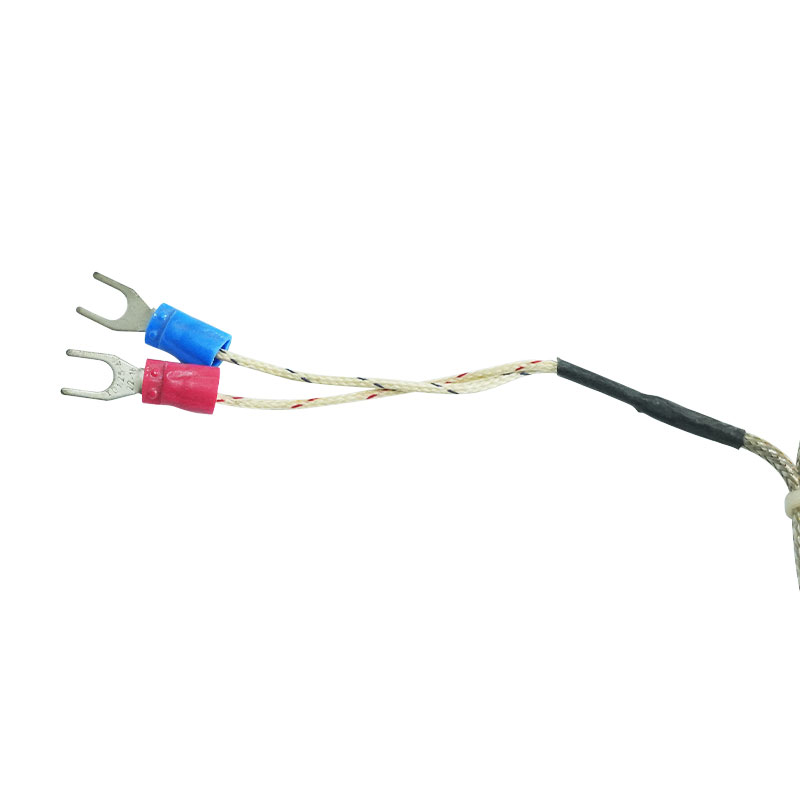

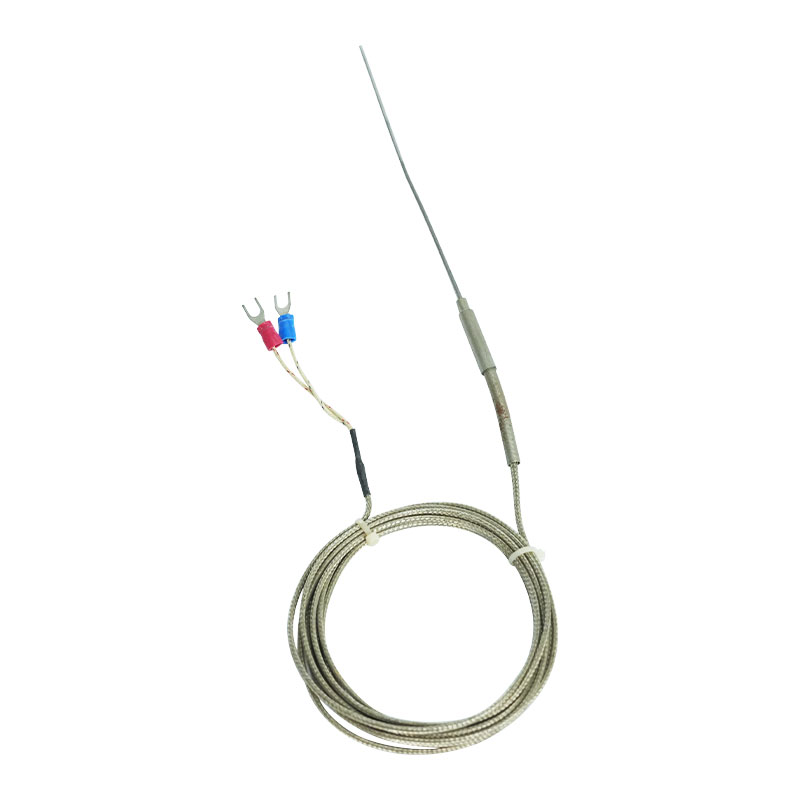

Burkolt hőelem

A burkolt hőelem előnyei a karcsúság, a könnyű hajlítás, a rövid hőreakcióidő, a rezgéscsillapítás, a hőmérsékletállóság, a kompressziós ellenállás robusztussága stb. Nemcsak közvetlen mérésre használható, hanem az Assembly hőelemként is használható belső magelemként a hagyományos porcelán gyöngysor típusú elemek helyettesítésére. Különösen alkalmas szűk távolságú csővezetékekre, hajlított csővezetékekre és speciális hőmérsékletmérő helyekre, ahol gyors reagálás és mikromozgás szükséges. Tartalmaz: Nem rögzített készülékbe burkolt hőelem Hüvelycsavaros, hüvelyes hőelem Vérvégkarimás típusú hüvelyes hőelem

Ajánlatkérés

ELŐZŐ:WRNM sorozatú felületi hőelem KÖVETKEZŐ:Többpontos tokozású hőelem

Paraméter
Kapcsolat

A burkolt hőelem típusa, hőmérséklet mérési tartománya és tűrése

Kategória	kód	Érettségi jegy	A cső külső átmérője (mm)	Mérési tartomány (℃)	Maximális alkalmazási hőmérséklet (℃)	∆t Tolerancia
Kategória	kód	Érettségi jegy	A cső külső átmérője (mm)	Mérési tartomány (℃)	Maximális alkalmazási hőmérséklet (℃)	1	2
Nikál-króm - kupronikkel	WREK	E	≥Φ3	-40-700	700	±1,5℃ vagy ±0,4%t	±2,5℃ vagy ±0,75%t
Nikkel-króm--niziloy	WRNK	K		-40-900	950
Ferrum-cupronickel	WRJK	J		-40-500	600
Guprum-cupronickel	WRCK	T		-40-350	400
Ródium Platina-Platina	WRPK	S	Φ5-Φ8	0-1100	1300	±1,5 ℃	i: 2,5%l

Nem rögzített készülékkel ellátott hőelem

Csatlakozódoboz típusa	Modellll
Egyszerű típus	WR□K-101 WR□K ₂ -101
Vízálló típus	WR□K-131 WR□K ₂ -131
Gyors csatlakozó típus	WR□K-151 WR□K ₂ -151
Repülési aljzat típusa	WR□K-161 WR□K ₂ -161
Fogantyú típusa	WR□K-187 WR□K ₂ -187
Hosszabbító vezeték típusa	WR□K-191 WR□K ₂ -191

Megjegyzés:(1) A WRNK-101 használható az összeszerelő hőelem belső magjának cseréjére. (2) A hosszabbító huzaltípus általában 500 mm-es vezetékkel van rögzítve, ha hozzá kell adni, kérjük, adja meg a hosszát. (3) A mérőkapcsot szigeteléssel szállítjuk. ha össze kell kötni a héjjal, módosítsa a mantissza „1” modelljét „2”-re, a „7”-et pedig „8”-ra. például a 131 132-re változik; a 187 188-ra módosul. (4) Lásd a 26-28. oldalt, a 6. táblázatot és a 35. ábrát az osztásjelről és a mérési tartományról. A burkolattal ellátott hőelem reakcióideje, átmérője és rendelkezésre álló hossza.

Hüvelycsavar típusú hüvelyes hőelem

Csatlakozódoboz típusa	Modellll
Vízálló típus	WR□K-231 WR□K ₂ -231 WR□K-331 WR□K ₂ -331
Gyors csatlakozó típus	WR□K-251 WR□K ₂ -251 WR□K-351 WR□K ₂ -351
Repülési aljzat típusa	WR□K-261 WR□K ₂ -261 WR□K-361 WR□K ₂ -361
Hosszabbító vezeték típusa	WR□K-291 WR□K ₂ -291 WR□K-391 WR□K ₂ -391
Hosszabbító vezeték típusa(stainless steel flexible tube)	WR□K-291G WR□K ₂ -291G WR□K-391G WR□K ₂ -391G

Megjegyzés:(1) Az 500 mm-es vezeték általában a hosszabbító vezetéktípushoz van rögzítve, ha szükséges, adja meg a hosszát.

(2) A mérőterminál szigeteléssel van ellátva. az illeszkedésnek csatlakoznia kell a héjhoz; módosítsa a mantissza „1” modelljét „2”-re, például a 231-et 232-re, a 291-et 292-re változtatjuk.

(3) A burkolattal ellátott hőelem átmérője nem kevesebb, mint 5. Az érvéghüvelyes csavarok általános kínálata M16×1,5 és ≤Φ4 M12×1,5.

(4) A rögzített érvéghüvely névleges nyomása 2,5 MPa. A mozgatható érperem karima névleges nyomása normál nyomás.

(5) Lásd a 26-28. oldalt, a 6. táblázatot és a 35. ábrát a beosztási jel és a mérési tartomány tekintetében. válaszidő, átmérő és a burkolattal ellátott hőelem rendelkezésre álló hossza

Hüvelykarimás típusú, hüvelyes hőelem

Csatlakozódoboz típusa	Modellll
Vízálló típus	WR□K-431 WR□K2-431 WR□K-531 WR□K ₂ -531
Gyors csatlakozó típus	WR□K-451 WR□K ₂ -451 WR□K-551 WR□K ₂ -551
Repülési aljzat típusa	WR□K-461 WR□K ₂ -461 WR□K-561 WR□K ₂ -561
Hosszabbító vezeték típusa	WR□K-491 WR□K ₂ -491 WR□K-591 WR□K ₂ -591
Hosszabbító vezeték típusa(stainless steel flexible tube)	WR□K-4911G WR□K ₂ -4911G WR□K-5911G WR□K ₂ -5911G

Megjegyzés: (1) Az 500 mm-es vezeték általában az "S" típusú hosszabbító vezetékhez van rögzítve, ha szükséges, kérjük, külön adja meg a hosszt.

(2) A mérőkapcsot szigeteléssel szállítjuk. Ha csatlakoznia kell a shell-hez, módosítsa a mantissza"1" modellt "2"-re, például.431 432-re változik.

(3) A burkolt hőelem átmérője nem kisebb, mint Φ5. Az érvéghüvely-karima általános kínálata Φ60 és ≤ 04 Φ50.

(4) A rögzített érvégperem névleges nyomása 2,5 MPa. A mozgatható érvégperem névleges nyomása normál nyomás.

(5) Lásd a 26 - 28. oldal 6. táblázatát és a 35. ábrát a beosztási jel és a mérési tartomány tekintetében. A burkolattal ellátott hőelem reakcióideje, átmérője és rendelkezésre álló hossza.
