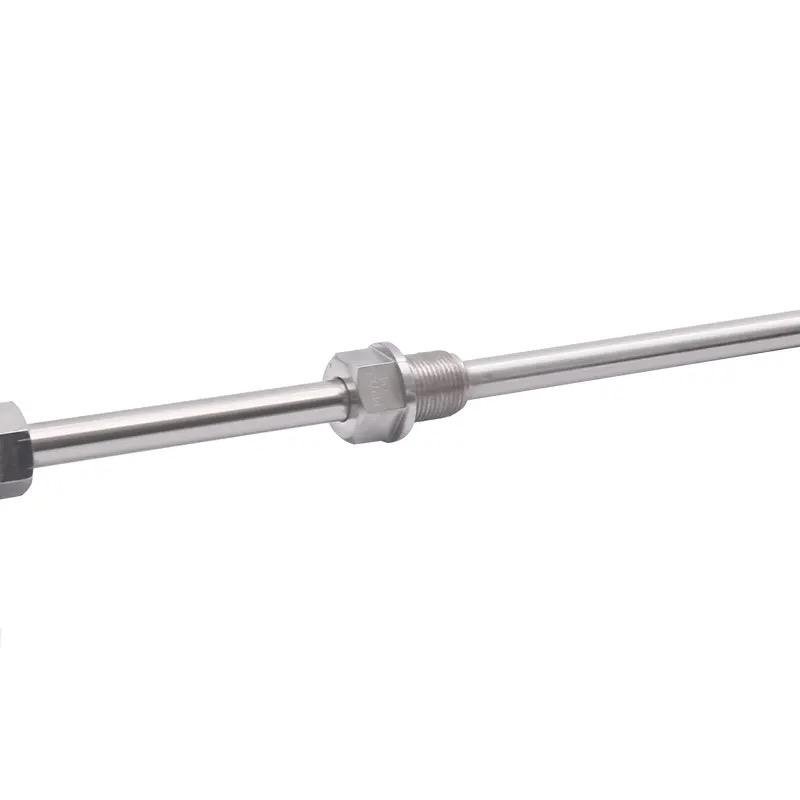

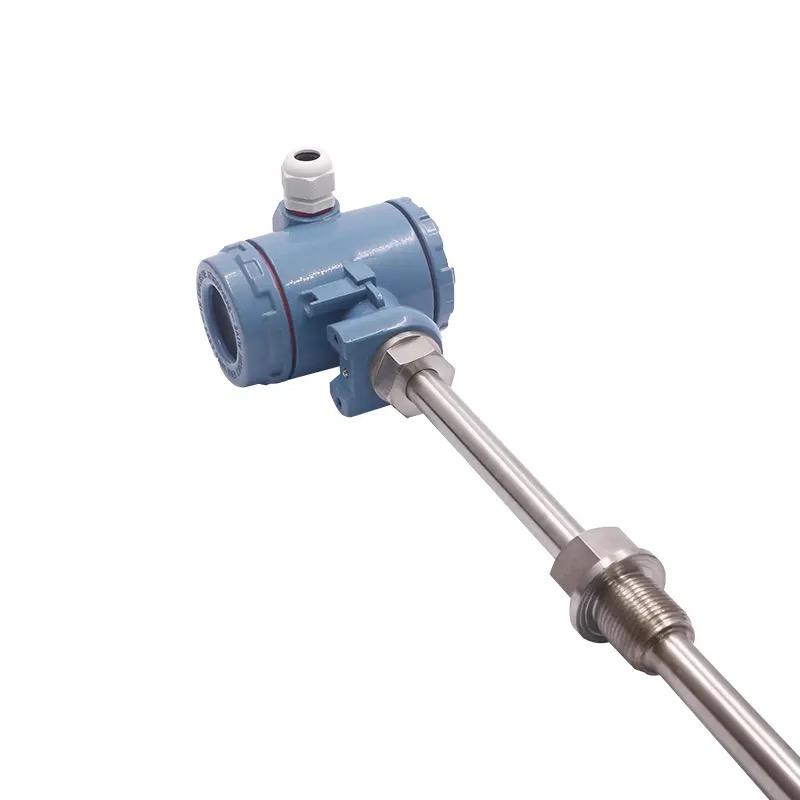

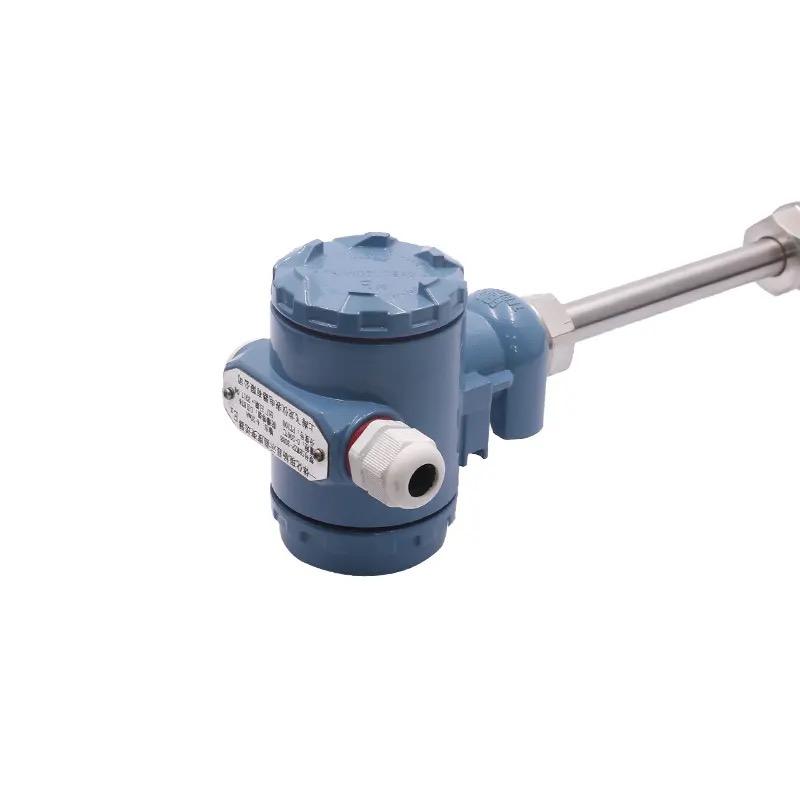

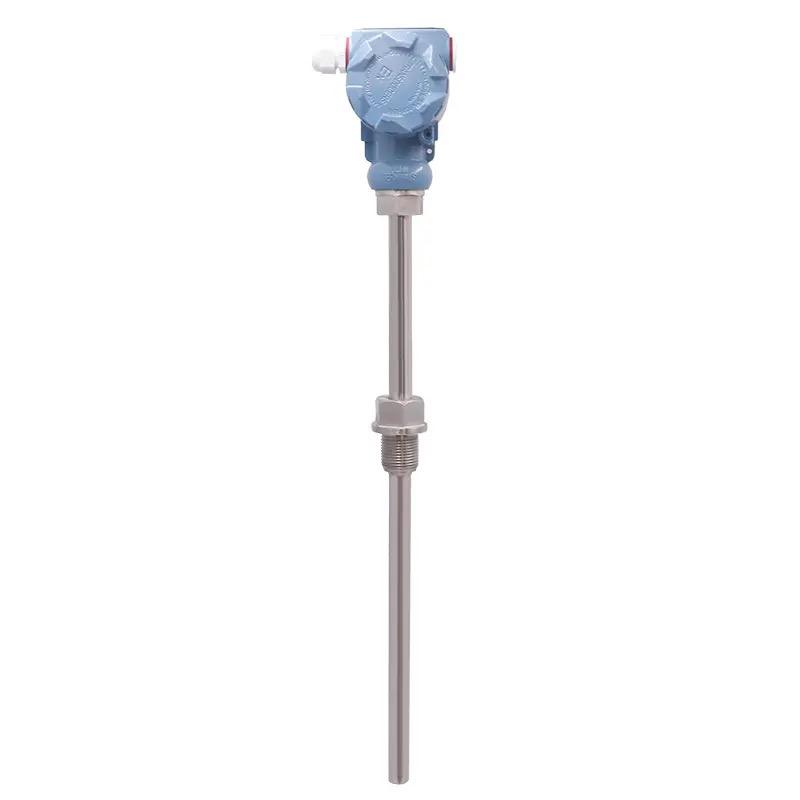

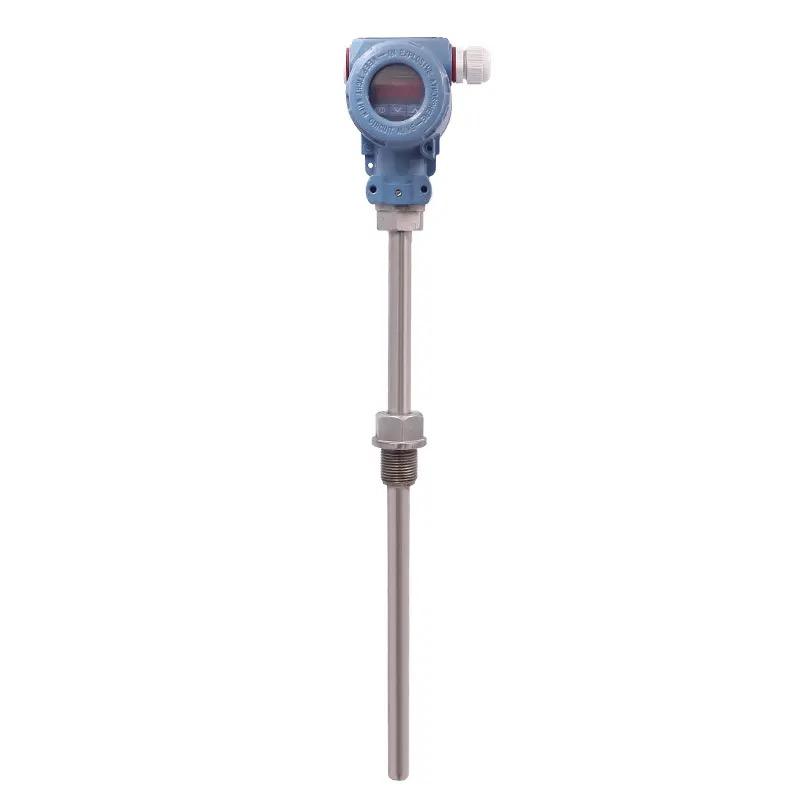

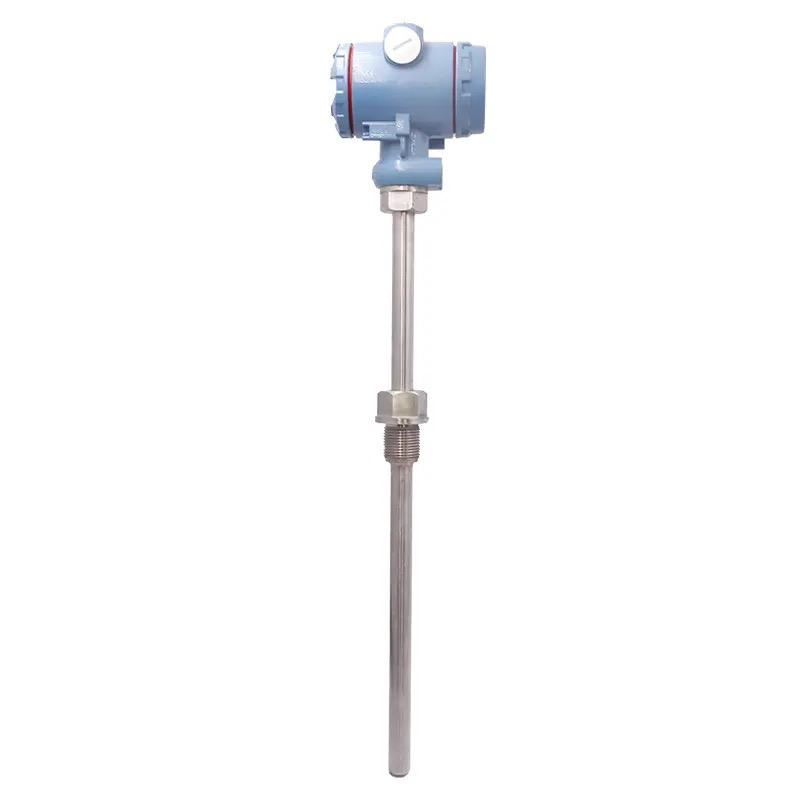

Teljes szigetelésű integrált hőmérséklet-távadó

Az általános integrált hőmérséklet-távadót a hőellenállás (RTD), a hőelem (TC), az ellenállás és a feszültség jelbemenetére használják, amely PC-konfigurációval telepíthető az érzékelőbe. (PEOFIBUS-PA és HART protokoll elérhető). Alkalmazható helyek: · A PCP integrált hőmérséklet-távadóval mindenféle bemeneti jel átalakítható 4-20 mA-es kimeneti jelekké · Bemenet Hőellenállás (RTD) Hőelem (TC) Ellenállás (Ω) Feszültség (mV) PC-n keresztül a konfigurációs eszköz online használható. Jellemzők: .Az általános PCP mindenféle bemeneti jelhez használható .Elektromos szigetelés .Kétvezetékes rendszer és 4-20mA analóg kimenet .Nagy pontosság .Az érzékelő sérülése vagy rövidzárlati hiba jelzései előre beállíthatók a NAMUR NE 43 szerint. ·Az EMC-nek meg kell felelnie a NAMUR NE 21, CE szabványnak .Robbanásbiztos minősítés .Analóg kimenet .A mérési tartományt a felhasználók személyre szabhatják

Ajánlatkérés

Működés és rendszer felépítése

Mérési rendszer

Az intelligens hőmérséklet-távadó egy kétvezetékes rendszer analóg kimenettel, bemeneti 2-, 3- és 4-vezetékes hőellenállási (RTD) jelekkel, hőelem-jellel és feszültségjellel, amely konfigurációs eszközzel konfigurálható.

Bemeneti hőellenállás (RTD)

Írja be	Mérési tartomány	Min. Mérési tartomány
Pt100 500 Pt 1000 Pt Az IEC 751 szabványnak megfelelően	-200-850 ℃ -328-1562°F -200-250 ℃ -328-482°F -200-250 ℃ -328-482°F	10K (18°F) 10K (18°F) 10K (18°F)
Ni100 Ni500 Ni1000 A DIN 43760 szabványnak megfelelően	-60-180 ℃ -76-356°F -60-150 ℃ -76-302°F -60-150 ℃ -76-302°F	10K (18°F) 10K (18°F) 10K (18°F)
Bekötés típusa	2-, 3- vagy 4-csatlakozós kéteres rendszermérőkábel ellenálláskompenzációja (0-20Ω)
Az érzékelő kábelének ellenállása	Mindegyik kábel
Érzékelő áram	≤0,6 mA

Ellenállás jel (Ω)

Írja be	Mérési tartomány	Min. Mérési tartomány
Ellenállás (Ω)	10..2000 (Ω)	100 (Ω)

Hőelem (TC)

Írja be	Mérési tartomány	Min. Mérési tartomány
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[3] D (W3Re-W25Re) ^[3] E (NiCr-CuNi) J (Fe-CuNi) K (NICr-Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pt) S(PtRh10-Pt) T(Cu-CuNi) U(Cu-CuNi) ^[2] MoRe5-MoRee41 ^[1] Az IEC 584 1. részével összhangban	0-1820℃ 32-3308°F 0-2320℃ 32-4208°F 0-2495℃ 32-4523°F -200- 915 ℃ -328-1679°F -200- 1200 ℃ -328-2192°F -200- 1372 ℃ -328-2501°F -200- 900 ℃ -328-1652°F -270- 1300 ℃ -454-2372°F 0-1768℃ 32-3214°F 0-1768℃ 32-3214°F -200-400 ℃ -328-752°F -200- 600 ℃ -328-1112°F 0-2000 ℃ 32-3632°F	500k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 500k (900°F)
Hideg csomópont	Belső (Pt100) vagy külső (0...80℃)，32...176°F
A hideg csomópont pontossága	±1k
Érzékelő áram	30nA

Feszültségjel (mV)

Írja be	Mérési tartomány	Maximum mérési tartomány
Millivolt (mV)	-10...100mV	5 mV

bemeneti kimenet (analóg)

Kimeneti jel	4...20 mA.20..4 mA
Átviteli jellemzők	Hőmérséklet, ellenállás és feszültség linearitása
Maximális terhelés	( V-8V )/0,025A

(1) Hivatkozás nélkül

(2) A DIN 43710 szerint

(3) Az ASTM E988 szabványnak megfelelően

Digitális szűrő Grae 1	0...8s
bemeneti áram	≤3,5 mA
Jelenlegi korlátozás	≤25mA
Időkésleltető kapcsoló	4 s (la-3,8mA tápfeszültség alatt)
Válaszidő	1s

Hibajelzés (hibafigyelés)

Mérés alsó határa alatt	Dutput 3,8 mA-re
Mérés felett felső Iirmit	Kimenet 20,5 mA-ig
Érzékelő sérülése Érzékelő rövidzárlat	Beállítható ≤ 3,6 mA vagy ≥ 21,0 mA értékre

Elektromos csatlakozás

Tápegység	U _b =8...35V DC Polaritás védelem
Elektromos leválasztás (bemenet/kimenet)	U=3,75 kV AC
Megengedett ingadozási tartomány	U≤5V (ha Ub≥13V, f _max =1KH ₂ t)

Pontosság

Referenciafeltételek

Alaphőmérséklet 23℃ (73,4°F) ±5K

Hőellenállás (RTD)

Írja be	Mérési pontosság
Pt100,Ni100 500 Pt,Ni500 1000 Pt,Ni1000	0,2K vagy 0,08% 0,5K vagy 0,20% 0,3K vagy 0,12%

Ellenállás jel (Ω)

Írja be	Mérési pontosság	Mérési tartomány
Ellenállás	±0,1Ω vagy 0,08%	10...40Ω
Ellenállás	±1,5Ω vagy 0,12%	10...2000Ω

Hőelem (TC)

Írja be	Mérési pontosság
K, J, T, E, L, U, N, C, D S.B.R MoRe5-MoRe41	tip.0,5 k vagy 0,08% tip.1,0 k vagy 0,08% tip.2,0 k vagy 0,08%
Belső relerenciavég által allellezve	Pt100 DIN IEC751 C1.B

Feszültségjel (mV)

Írja be	Mérési pontosság	Mérési tartomány
Millivolt (mv)	±20 μV vagy 0,08%	-10...10mV

Áramellátással érintett	≤±0,01%/V 24-es eltéréssel ^[3]	Mérési tartomány
A terhelés befolyásolja	≤±0,02%/100Ω ^[3]	-10...10mV

(1) Nem alkalmazható a hőelemre.

(2) % a beállítható mérési tartományhoz (max. érték) viszonyítva.

(3) Minden ala a mérés végső értékére vonatkozik (FSD)

Hőmérséklet eltolódás

RTD
Td=±(15ppmk*Max. mérési tartomány)±50 ppmK*Előre beállított mérési tartomány)*∆θHőellenállás Pt100
Td=±(15ppmk*(végső mérési érték 200) 50ppm/K*Előre beállított mérési tartomány)*∆θ Hőelem(TC)
Td=±(50 ppmK*Max. mérési tartomány 50ppm/K*Előre beállított mérési tartomány)*∆θ
∆θ=A környezeti hőmérséklet értéke eltér a reterencia hőmérséklettől

Hosszú távú stabilitás

≤0,1 e/év[1] vagy ≤0,05%/év[1][2]

Telepítési állapot

Beépítési szög	Nincs korlátozás
Telepítési terület	Vízálló csatlakozódoboz vagy robbanásbiztos csatlakozódoboz

Alkalmazási feltétel Környezeti állapot

Környezeti hőmérséklet	-40...85℃ (-40...185°F). Robbanásveszélyes területre alkalmazható
Tárolási hőmérséklet	-0...100 ℃ (-40...-212°F)
Klíma osztály	n az EN G0654-1,ClaasC szerint
Kondenzáció	Engedély
ProtacLlon osztály	IP 00/IP 66 Telepítés
Rezgésvédelem	Az IEC 60068-2-6 szabványnak megfelelően
Elektromágneses kompatibilitás	Anti-EMI és anti-EMl sugárzott kibocsátás az EN 61326-1 és a NAMUR NE 21 szerint

Mechanikai szerkezet

Welghl	= 40 g
Anyag	Ház: PC, műanyag vagy poliészter
Terminál	kábel max. 1,75 mm2 (0,0027 in2)

Kijelző és operációs rendszer Távvezérlés

Konfigurációs eszköz	Speciális konfigurációs eszköz
Konfigurációs szoftver	PC operációs szoftver (Reaowin 2o00 ]
interlace	PC interfész csatlakoztatva TTL-l-RS 232 kábellel dugóval
Konfigurációs paraméter	Érzékelő típusa, csatlakozási típusa és műszaki egység (C/F mérési tartomány, belső/külső hideg csomópont kompenzáció, kábelellenállás kompenzáció kétvezetékes rendszer mérésénél, hibaállapot, kimeneti jel (4...20/20...4 mA), digitális szűrő (nedves), kimenet, mérési pont jelölés (8 karakter) és analóg kimenet.
