Integrált hőmérséklet távadó
Integrált hőmérséklet távadó
Integrált hőmérséklet távadó
Integrált hőmérséklet távadó
Integrált hőmérséklet távadó

Integrált hőmérséklet távadó

Az integrált szerkezeti hőelem és hőellenállás termékek hőmérsékletmérési és -átviteli funkcióval úgy valósíthatók meg, hogy egy adó kétvezetékes rendszermoduljait (SBWRand SBWZ) a hőelem és hőellenállási termékek csatlakozódobozába helyezik, mint például normál csomagolású, robbanásbiztos típusú és köpenyes típusú, az integrációs termelés felhasználható közvetlenül a folyadék, a bemenő közeg vagy a hőmérséklet mérésére. a hőelemet és a hőellenállást szabványos beosztási jelzéssel, és a mért hőmérséklet által generálja a lineáris 4-20 mA DC-t. A hőmérsékletek mérése és szabályozása a DC kimeneti jel és a számítógépes rendszer érintkezésével történik. Ez a hőmérséklet-távadó széles körben használható az ipari ágazatok tudományos kutatási területén, mint például az elektromos energia, a kohászat, a kőolaj, a vegyipar, a repülés, a mechanika, a könnyűipar, a textil, az orvostudomány, az élelmiszeripar és a honvédelem.
Ajánlatkérés
ELŐZŐ:Nincs előző cikkKÖVETKEZŐ:Teljes szigetelésű integrált hőmérséklet-távadó
  • Paraméter
  • Kapcsolat
  • Kimeneti jel 4-20mA DC lineáris jel a hőmérséklet tartományon belül
    Alapvető pontosság Hőelem hőmérséklet-távadó±0,5%FS;
    Hőellenállás hőmérséklet-távadó ±0,2%FS;
    Átviteli mód kétvezetékes rendszer
    DC tápegység 12-30V DC. névleges feszültség 24V DC
    Terhelési impedancia A terhelési ellenállás határterhelése kiszámítva;
    RL(max.)=50(U-12)
    A képletben az adó egyenáramú tápfeszültség
    24 V névleges feszültség alatt:
    RL(max)=50(24-12)=600Ω
    Normál működési környezetek a. Környezeti hőmérséklet: - 25 ℃ ~ 85 ℃ ( különleges követelmény - 40 ℃ ~ 90 ℃ )
    b. Relatív páratartalom: 5-95%
    c.Mechanikai rezgés: 10-150HZ. A=0,15 mm
    d. A környezeti levegőben semmilyen közeg nem okozott korróziót a távadóban.
    Elektromágneses interferencia Amikor a 20-1000MHz-es és 5W-os rádióadó 0,5 méterre az adótól működik.lt ± 0,15% FS.
    Hőmérséklet drift Ha a környezeti hőmérséklet 1℃-kal változik, a nullapont ±0,15% FS és a mérési tartomány ± 0,01% FS

    Használat és vezetékezés

    1. Megjegyzés a huzalozáshoz: Kérjük, vegye figyelembe, hogy a hőmérséklet-érzékelő elemet jól csatlakoztatták, és a mérési tartományt a gyár elhagyása előtt általában ne állítsa be a tartománybeállító potenciométert, hacsak nem szükséges.

    2. Az integrált TC és RTD telepítéséhez olvassa el az azonos típusú TC és RTD egyéb használati utasításait.

    3. Az integrált TC és RTD kétvezetékes rendszeráramkimenettel vannak ellátva, így csak két rézvezetőre van szükség.

    Példa a rendelésre

    Kérjük, sorrendben adja meg a modellt, a beosztási jelet, a teljes hosszt és a beillesztési mélységet, azaz (L×I)

    1. példa: WRNKB-230 K 1150x1000

    I.E: Kétvezetékes rendszerbe integrált, burkolt hőelem, rögzített csavaros beépítés, vízálló csatlakozódoboz, külső átmérő Φ16mm, beosztási jel K, teljes hossz 1150, beillesztési mélység 1000 mm.

    2. példa: WZPKB-336 Pt100 L=1000

    I.E: Kétvezetékes rendszerbe integrált, bevonatos platina hőállóság, mozgatható érvéghüvely-csavar beépítése, vízálló csatlakozódoboz, külső átmérő, beosztási jel Pt100, teljes hossz 1000 mm.

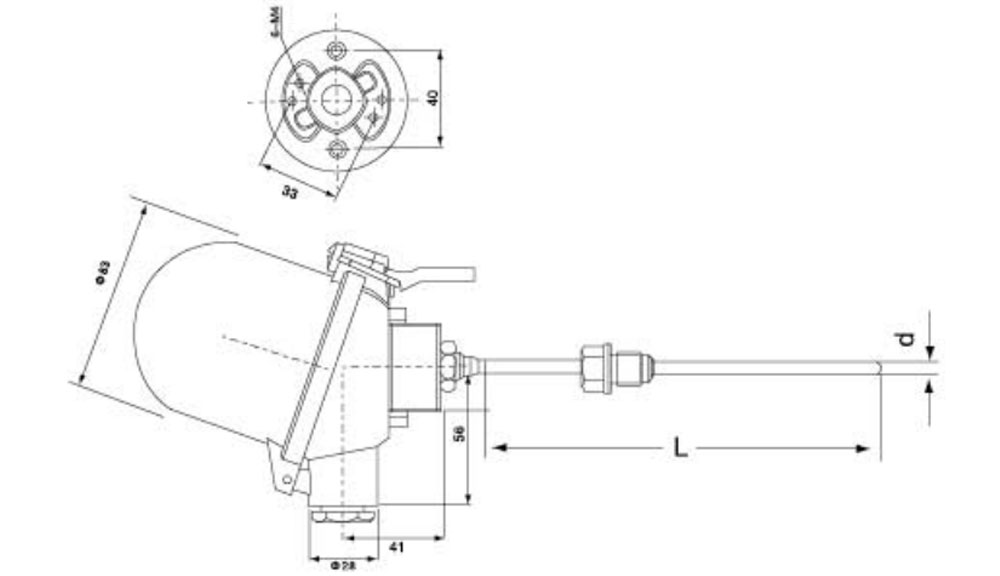

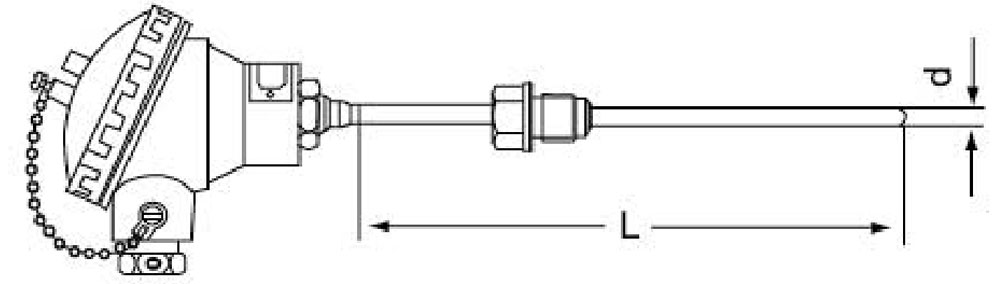

    Hőelem és hőellenállás hőmérséklet-távadóval

    Modellll Érettségi jegy Mérési tartomány (℃) Burkolat cső
    Anyag Cső átm. Spec.
    SBWZPR-231 Pt100 -50-400 1Cr18Ni9Ti、316 Φ6-12 300×150
    400×250
    450×300
    500×350
    SBWRNR-231 R 0-1000 1Cr18NiSTi, GH2520, 316 Φ6-12

    Modellll Érettségi jegy Mérési tartomány (℃) Burkolat cső
    Anyagi Cső átm. Spec.
    SBWZPK2-231 Pt100 -50-400 1Cr18Ni9Ti、316 Φ6-12 550×400
    600×450
    650×500
    700×550
    750×600
    800×650
    1000×850
    1150×1000
    1350×1200
    SBWRNR2-231 R 0-1000 1Cr18Ni9Ti, GH2520, 316 Φ6-12

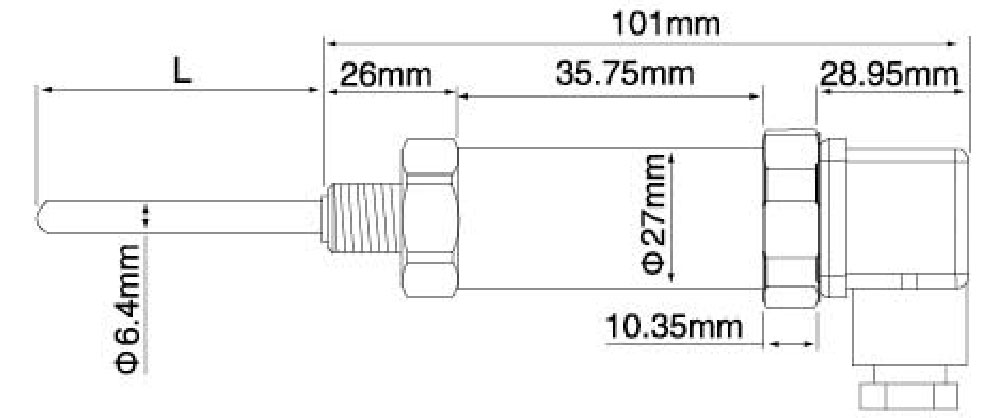

    Hirschmann plug-in típusú kis hőellenállás és hőelem

    Modellll Érettségi jegy Mérési tartomány (℃) Burkolat cső
    Anyagi Cső átm. Spec.
    SBWET-201 Pt100 -50-400 1Cr18Ni9Ti、316 Φ4-12 50
    100
    150
    200
    300
    400
    500
    SBWET-200 R 0-800 1Cr18Ni9Ti, GH2520, 316 Φ4-12
